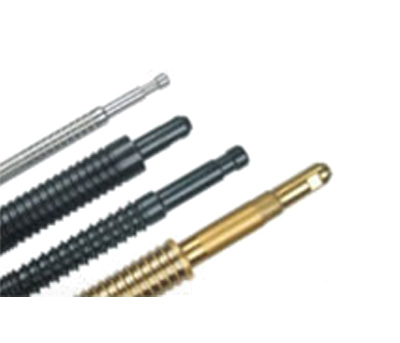

花键拉刀是加工内花键孔拉刀的通称。小径定心渐开线花键拉刀精度要求好,工艺复杂,加工和捡测难度大,我厂生产的小径定心渐开线花键拉刀全部采用数控机床生产,拉刀精度好,质量稳定,使用中拉削平稳,噪声小,刀具寿命长,适用于齿轮行业精度渐开线花键孔的加工.

渐开线花键拉刀按厂方图纸提供生产，承接的规格范围为模数：M0.8-8  α30°齿厚精度： S1  S2拉削长度：10-18 — 80-120

花键拉刀结构

拉刀的种类虽多，但结构组成都类似。如普通圆孔拉刀的结构组成为：柄部,用以夹持拉刀和传递动力;颈部，起连接作用；过渡锥，将拉刀前导部引入工件；前导部，起引导作用，防止拉刀歪斜；切削齿，完成切削工作，由粗切齿和精切齿组成；校准齿，起修光和校准作用，并作为精切齿的后备齿；后导部，用于支承工件，防止刀齿切离前因工件下垂而损坏加工表面和刀齿；后托柄，承托拉刀。

花键拉刀拉削方式

由多组刀齿组成，每组有几个直径相同的刀齿分别切去一层金属中的一段，各组刀齿轮换切去各层金属。综合轮切式拉刀的粗切齿采用轮切式，精切齿采用成形式。轮切式拉刀切削厚度较分层拉削的拉刀大得多，具有较好的生产率，但制造较难。

拉刀常用高速钢整体制造，也可做成组合式。硬质合金拉刀一般为组合式，因生产率好、寿命长，在汽车工业中常用于加工缸体和轴承盖等零件，但硬质合金拉刀制造困难。

拉刀的结构和刀齿形状与拉削方式有关。拉削方式通常分为分层拉削和分块拉削两类。前者又分成形式和渐成式；后者又分轮切式和综合轮切式。成形式拉刀各刀齿的廓形均与被加工表面的最终形状相似;渐成式拉刀的刀齿形状与工件形状不同,工件的形状是由各刀齿依次切削后逐渐形成。

花键拉刀用途

是用于拉削的成形刀具。刀具表面上有多排刀齿，各排刀齿的尺寸和形状从切入端至切出端依次增加和变化。当拉刀作拉削运动时，每个刀齿就从工件上切下一定厚度的金属，最终得到所要求的尺寸和形状。拉刀常用于成批和大量生产中加工圆孔、花键孔、键槽、平面和成形表面等,生产率好。拉刀按加工表面部位的不同，分为内拉刀和外拉刀；按工作时受力方式的不同，分为拉刀和推刀。推刀常用于校准热处理后的型孔。
